Sinais e qualidade de energia

O desafio das harmônicas

Desde o princípio da transmissão de energia elétrica em corrente alternada (CA), o aparecimento de componentes harmônicas é praticamente inerente ao sistema. A causa é simples de enunciar e difícil de evitar: cargas não lineares — fontes chaveadas, retificadores, drives de motor, reatores eletrônicos — modificam a forma de onda da corrente, criando distorções na alimentação que se propagam pelo sistema.

O problema é que praticamente todo o projeto de máquinas elétricas, transformadores e equipamentos domésticos assume um comportamento puramente senoidal para simplificar os cálculos. As harmônicas comprometem essa premissa — e é justamente por isso que entender e quantificar essa distorção se tornou uma disciplina própria dentro da engenharia elétrica, com três frentes de trabalho bem definidas:

• Análise da origem — investigar de onde vêm as harmônicas em cada sistema de potência.
• Avaliação de efeitos — compreender como elas degradam o desempenho do sistema.
• Estratégias de mitigação — desenvolver métodos para reduzir ou suprimir essas componentes.

A base matemática: série de Fourier

Qualquer forma de onda periódica — por mais distorcida que pareça — pode ser expandida em uma série temporal chamada série de Fourier. Essa representação matemática é o que permite decompor um sinal complexo em uma soma de componentes senoidais simples: uma onda fundamental, mais uma segunda harmônica (frequência dupla, que altera a forma da onda), uma terceira harmônica (frequência tripla, responsável pelos detalhes mais finos), e assim por diante.

Formalmente, uma forma de onda periódica f(t) pode ser expressa como:

Os coeficientes dessa série se dividem em três grupos: o valor médio (a componente CC do sinal), os coeficientes cosenoidais (harmônicas em fase) e os coeficientes senoidais (harmônicas em quadratura). Na prática, calculá-los à mão para um sinal qualquer seria trabalhoso — é aqui que as simetrias da forma de onda entram para simplificar a vida.

Simetrias que simplificam a análise

As propriedades de simetria de uma forma de onda eliminam termos inteiros da série de Fourier antes mesmo de qualquer cálculo — o que é extremamente útil na prática. Três tipos merecem atenção:

Simetria	Condição	Consequência
Ímpar	f(−t) = −f(t)	Só existem termos em seno — nenhum cosseno na série.
Par	f(−t) = f(t)	Só existem termos em cosseno — nenhum seno na série.
Meia onda	f(t) = −f(t + T/2)	Elimina o nível CC e todas as harmônicas pares (2ª, 4ª, 6ª...), restando só as ímpares.

Estudo de caso: o retificador trifásico

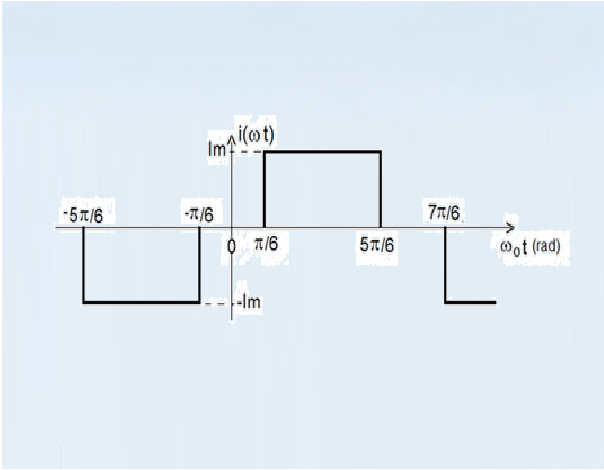

Um exemplo clássico — e muito comum em bancada — é a corrente de alimentação de um retificador não controlado trifásico com carga indutiva. A forma de onda resultante combina as três simetrias de um jeito conveniente: simetria ímpar (só termos em seno), simetria de meia onda (nível CC nulo, sem harmônicas pares) e ainda um cancelamento adicional das componentes triplas.

Calculando os coeficientes de Fourier para esse caso específico, alguns resultados se destacam:

• bₙ = 0 para todas as harmônicas múltiplas de 3 (3ª, 6ª, 9ª...) — as chamadas componentes triplas somem.
• Para as harmônicas 1, 5, 7, 11, 13... (as "primas" em relação a 3), os coeficientes são não nulos.
• A amplitude relativa decresce com 1/n, onde n é a ordem da harmônica — quanto mais alta a ordem, menor sua contribuição.

Sequência de fases em sistemas trifásicos

Em sistemas trifásicos equilibrados, cada componente harmônica carrega também uma sequência de fase — positiva, negativa ou zero — que depende diretamente da ordem da harmônica:

Sequência	Ordens	Comportamento
Positiva	1ª, 4ª, 7ª, 10ª, 13ª...	Rotação no mesmo sentido da fundamental.
Negativa	2ª, 5ª, 8ª, 11ª, 14ª...	Rotação no sentido oposto à fundamental.
Zero	3ª, 6ª, 9ª, 12ª... (triplas)	Componentes em fase entre si.

Esse padrão se repete a cada três harmônicas — positiva, negativa, zero — ao longo de toda a série. As implicações práticas são concretas: as componentes triplas desaparecem da tensão de linha em conexões estrela, o que simplifica a análise; correntes harmônicas triplas equilibradas não fluem em sistemas conectados em triângulo, ou em estrela sem neutro; e mesmo em um sistema perfeitamente equilibrado, a simples presença de harmônicas já gera correntes de sequência negativa e zero, que se traduzem em aquecimento adicional e perdas.

Quantificando a distorção: RMS e THD

Para avaliar qualidade de energia na prática, é preciso ir além de observar a forma de onda — é necessário medir. O fluxo típico passa por três etapas: aquisição do sinal, análise via FFT e, a partir dela, o cálculo do THD.

O primeiro passo é entender que os valores eficazes (RMS) de tensão e corrente, na presença de harmônicas, precisam considerar todas as componentes presentes no sinal — não só a fundamental:

A partir daí chegamos à Distorção Harmônica Total (THD), que quantifica o quanto de distorção existe em relação apenas à componente fundamental:

Os valores eficazes também podem ser reescritos em função do THD e da componente fundamental — uma forma útil de enxergar como a distorção "infla" o RMS acima do que seria obtido só com a fundamental:

Potência na presença de harmônicas

Com harmônicas no sistema, o cálculo de potência deixa de ser trivial e passa a considerar todas as componentes envolvidas. A potência ativa só recebe contribuição de harmônicas de mesma ordem em tensão e corrente; a potência reativa corresponde à componente não ativa associada à fundamental. Expandindo a potência aparente em termos harmônicos, aparece uma terceira componente que não existe no regime puramente senoidal: a potência de distorção (D).

Isso obriga a redefinir o próprio fator de potência, agora como produto de dois termos: o fator de deslocamento (relacionado à fundamental) e o fator de distorção (relacionado às harmônicas).

Fator de crista

Outro indicador relevante é o fator de crista, que relaciona o valor de pico ao valor eficaz de tensão ou corrente:

Harmônicas também têm um efeito colateral menos óbvio: interferência telefônica. Elas se acoplam a equipamentos de comunicação — telefones, rádios — na proporção de um fator de ponderação Tₙ, que reflete a sensibilidade de cada equipamento a cada frequência específica.

Impactos práticos em equipamentos

Toda essa matemática se traduz em desgaste real de equipamento. Vale destacar quatro frentes:

Transformadores

Harmônicas aumentam as perdas no cobre e no ferro, elevando a temperatura de operação e reduzindo a capacidade efetiva do transformador. Componentes de alta frequência também podem causar saturação localizada do núcleo magnético, gerando ruído audível e vibração.

Motores elétricos

Os efeitos se acumulam: aumento de perdas e aquecimento, redução do torque útil, vibração e ruído acústico, queda de eficiência e redução da vida útil. As harmônicas de sequência negativa são particularmente prejudiciais, porque criam campos magnéticos que se opõem diretamente à rotação do motor.

Capacitores

Como a reatância capacitiva cai com a frequência (X_C = 1/ωC), capacitores tendem a atrair correntes harmônicas de ordem alta. Combinados com as indutâncias do sistema, podem entrar em ressonância em frequências harmônicas específicas — amplificando perigosamente a distorção. O resultado costuma ser aquecimento, envelhecimento acelerado do dielétrico e falha prematura.

Condutores e cabos

Correntes de alta frequência se concentram na superfície do condutor (efeito pelicular), aumentando a resistência efetiva. Harmônicas triplas, em vez de se cancelarem, somam-se no neutro — podendo sobrecarregá-lo mesmo em sistemas nominalmente equilibrados.

Estratégias de mitigação

Felizmente, existe um conjunto maduro de técnicas para reduzir ou eliminar harmônicas em sistemas elétricos:

• Filtros passivos — circuitos LC sintonizados em frequências harmônicas específicas, oferecendo baixa impedância para desviar as correntes indesejadas. São uma solução econômica e robusta, e podem até contribuir para correção de fator de potência — mas carregam risco de ressonância com o sistema e têm desempenho sensível a variações da rede.
• Filtros ativos — usam eletrônica de potência para injetar, em tempo real, correntes que cancelam as harmônicas detectadas. Adaptam-se automaticamente a condições variáveis e compensam múltiplas harmônicas de uma vez, sem os riscos de ressonância dos filtros passivos.
• Transformadores especiais — conexões como zig-zag ou delta-estrela podem bloquear harmônicas triplas e atenuar outras componentes.
• Reatores de linha — indutores em série que limitam a taxa de variação da corrente, reduzindo o conteúdo harmônico gerado por conversores.
• Conversores multipulso — retificadores de 12, 18 ou 24 pulsos eliminam harmônicas de baixa ordem, melhorando significativamente a qualidade da corrente.
• Projeto adequado do sistema — dimensionamento correto de condutores (especialmente do neutro) e separação física entre cargas lineares e não lineares.

Conclusão

A compreensão e o controle das harmônicas são fundamentais para garantir qualidade de energia em sistemas elétricos modernos — e é exatamente esse o motivo pelo qual instrumentos capazes de medir THD, potência de distorção e fator de potência real (não só o de deslocamento) são tão relevantes na bancada.
